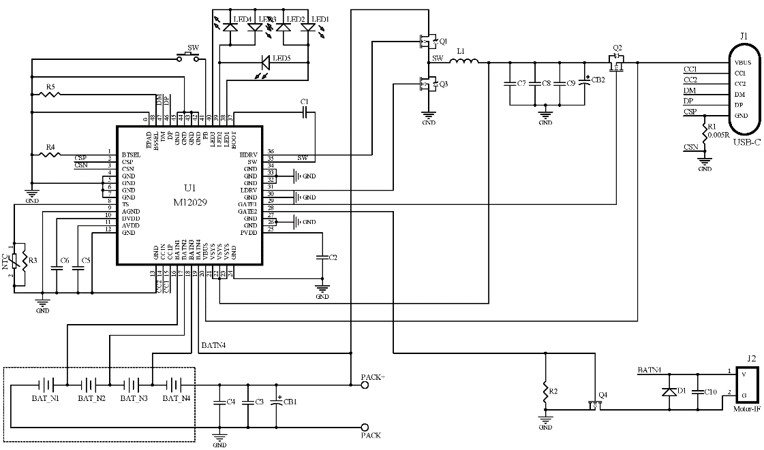

M12029芯片
M12029是一款面向小家电/电动工具快充的专用SOC，集成了同步开关升压变换器、快充协议控制器、电池充电管理、电池电量计算、LED电量显示驱动、电机控制等功能模块，支持 PD3.1、QC3.0、FCP、SCP、AFC等快充协议，最大充电功率140W，并提供输入过压/欠压、过温、过流等完备的保护功能。配合极少的外围元件，即可组成小家电和电动工具的快充解决方案。
  • M12029芯片

小家电/电动工具快充SOC芯片


■ 高效Boost变换器（最大开关频率 1MHz）

■ 充电电压：4.5~28V，最大充电功率140W

■ 最高充电效率：98%

■ 电芯规格：1~8串（4.2V、4.25V、4.3V、4.4V、4.45V）

■ 充电电流自适应，最大充电电流5A

■ 充电电流精度16mA、充电电压精度±50mV/串

■ 内置电池均衡，最大均衡电流100mA

■ 内置有刷电机控制电路，可直接驱动有刷电机

功能参数详情

快充协议

——

■ PD3.1/AVS、PD3.0/PPS、PD2.0

■ QC3.0、QC2.0

■ FCP、SCP、AFC

高度集成

——

■ 内置环路补偿电路

■ 内置16-bit高精度ADC

■ 内置USB Type-C接口

■ 集成LED电量显示和快充显示

安全保护机制

——

■ 管脚耐压：48V

■ 支持软起动功能

■ 支持过压/欠压保护、过充/过放保护、过流保护、过温保护、短路保护

封装形式

——

■ QFN-48（7.0×7.0mm，0.5mm pitch）
