PRODUCT DETAILS

M12259芯片

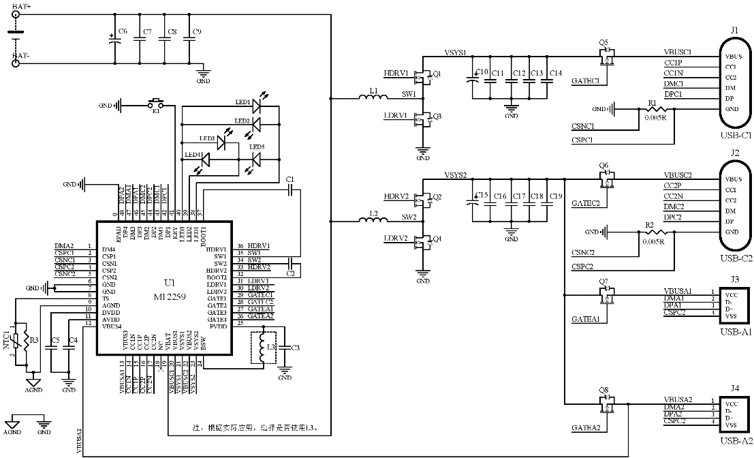

M12259是一款面向单电芯30W双路独立多口移动电源的专用SOC，集成了同步开关升降压变换器、电池充放电管理模块、显示模块、电量计算模块，提供最大30W输入/输出功率，支持PD3.1、QC3.0、AFC、FCP、SCP等全主流快充协议，每个USB-C口均支持30W输入/输出功率；2路同时输出时，总功率为30W，并支持功率自动分配。配合极简的外围电路，即可组成双路独立的单串30W多口移动电源方案。
  • M12259芯片
单节30W双路独立充电宝SOC芯片


■ 高效Boost电压变换器（最大开关频率 1MHz）

■ 最大输入/输出功率：30W，最高充放电效率：95%

■ 电芯规格：1串（4.2V、4.25V、4.3V、4.4V、4.45V）

■ 充电电流自适应，电流精度5mA，最大充电电流3A

■ 放电电压：3.3~12V，放电电压精度：10mV

■ 支持线损补偿功能

■ 支持双路独立的USB-C快充和USB-A口快充

功能参数详情

快充协议

——

■ PD3.1/AVS、PD3.0/PPS、PD2.0

■ QC3.0、QC2.0

■ FCP、SCP、AFC

■ APPLE 2.4A

■ BC1.2 DCP

高度集成

——

■ 内置环路补偿电路

■ 内置16-bit高精度ADC

■ 内置2路USB Type-C接口

■ 集成LED电量显示和快充显示

安全保护机制

——

■ 管脚耐压：48V

■ 支持软起动功能

■ 支持过压/欠压保护、过充/过放保护、过流保护、过温保护、短路保护

封装形式

——

■ QFN-48（7.0×7.0mm，0.5mm pitch）
