M12121芯片

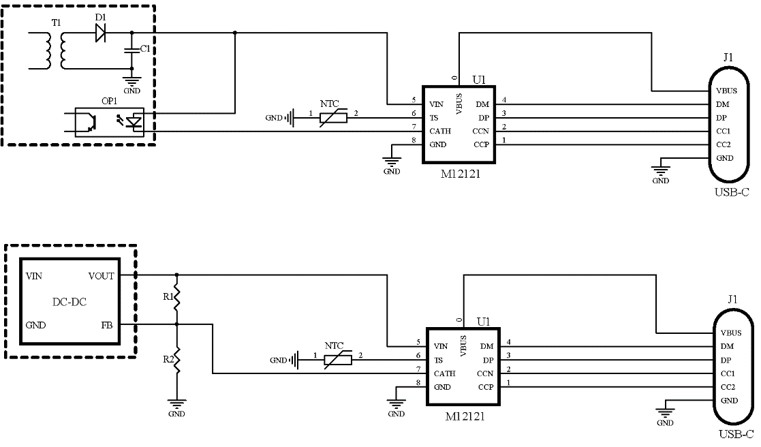

M12121是一款高度集成、低功耗的全兼容快充协议芯片，支持 PD3.1、QC4.0+、FCP、SCP、AFC等全部快充协议，支持DFP/Source和UFP/Sink功能，并且内置电流采样环路和环路补偿电路。环路补偿电路的输出管脚CATH，用于连接AC-DC电路的驱动光耦或DC-DC电路的电压反馈节点，控制输出电压。利用本款产品，仅用极少的元件，即可组成完整的高性能USB Type-C充放电解决方案。
  • M12121芯片
单口全兼容快充协议IC芯片


■ 内置环路补偿电路

■ 内置12-bit高速ADC和16-bit高精度ADC

■ 集成高精度电流采样电阻

■ 集成电源路径 MOS(RDS = 10mΩ)

■ 集成恒压和恒流控制环路

功能参数详情

快充协议全兼容

——

■ 支持PD3.1/AVS、PD3.0/PPS、PD2.0

■ 支持QC3.0、QC2.0

■ 支持FCP、SCP、AFC

■ 支持APPLE 2.4A

■ 支持BC1.2 DCP

■ 可定制其他私有快充协议

安全保护机制

——

■ 管脚耐压：48V

■ 支持软起动功能

■ 支持过压、欠压、过流、过温、短路保护

封装形式

——

■ ESOP-8（5.0×4.0mm，1.2mm pitch）

典型应用

——

■ 笔记本

■ 快充Hub

■ 快充充电器

■ 快充移动电源

■ 其他快充设备
