M12269芯片

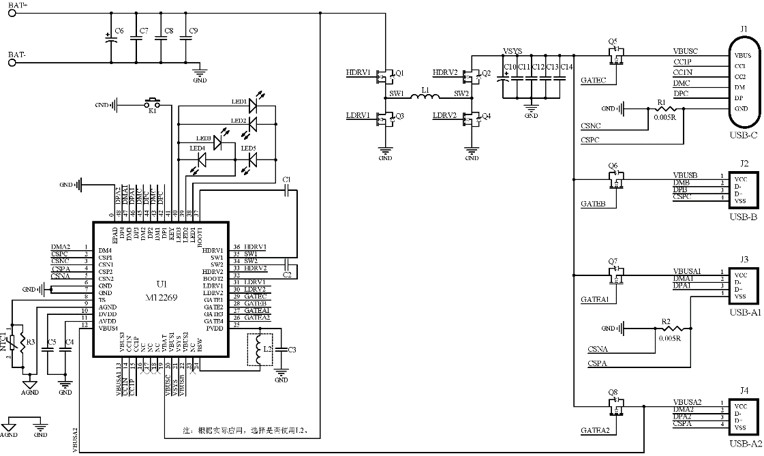

M12269是一款面向多串电芯大功率移动电源的专用SOC，集成了同步开关升降压变换器、电池充放电管理模块、显示模块、电量计算等模块，提供最大140W输入/输出功率，支持PD3.1、QC3.0、AFC、FCP、SCP等全主流快充协议，并提供过压/欠压、过充/过放、过流、过温保护等完备的保护功能，配合极简的外围电电路，即可组成大功率多口移动电源。每个接口均支持快充，多个USB接口同时放电时，输出固定为5V。
  • M12269芯片

多串大功率充电宝SOC芯片


■ 高效Buck-Boost电压变换器（最大开关频率 1MHz）

■ 最大输入/输出功率：140W，最高充放电效率：98%

■ 电芯：3~8串（4.2V、4.25V、4.3V、4.4V、4.45V）

■ 充电电流自适应，电流精度5mA，最大充电电流5A

■ 内置电池均衡，最大均衡电流100mA

■ 放电电压精度：10mV

■ 支持线损补偿

■ 支持USB-C口、USB-B口、USB-A口的快充

功能参数详情

快充协议

——

■ PD3.1/AVS、PD3.0/PPS、PD2.0

■ QC3.0、QC2.0

■ FCP、SCP、AFC

■ APPLE 2.4A

■ BC1.2 DCP

高度集成

——

■ 内置环路补偿电路

■ 内置16-bit高精度ADC

■ 内置USB Type-C接口

■ 集成LED电量显示和快充显示

安全保护机制

——

■ 管脚耐压：48V

■ 支持软起动功能

■ 支持过压/欠压保护、过充/过放保护、过流保护、过温保护、短路保护

封装形式

——

■ QFN-48（7.0×7.0mm，0.5mm pitch）
