PRODUCT DETAILS

M12429芯片

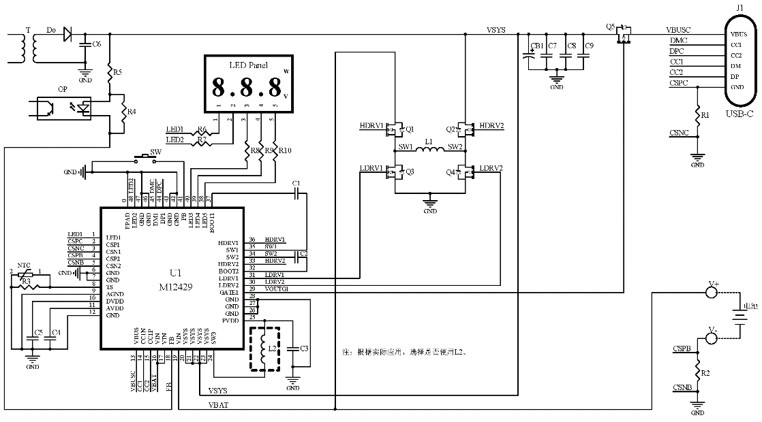

M12429是一款兼容充电器和充电宝双功能的专用SOC，集成了同步开关升降压变换器、电池充放电管理模块、数码管驱动模块、USB Type-C 接口，提供最大140W输入/输出功率，支持PD3.1、QC3.0、AFC、FCP、SCP等主流快充协议，并提供过温、过压、过流、短路保护等完备的保护功能，配合简单的外围电路，即可成单C口大功率充电器+充电宝的应用方案。
  • M12429芯片

充电器带充电宝SOC芯片


■ 高效Buck-Boost转换器（最大开关频率 1MHz）

■ 额定输入/输出功率：140W

■ 电芯规格：4.2V、4.3V、4.4V、4.45V

■ 电芯串数：1~8串

■ 充电电流自适应，最大充电电流5A

■ 放电电压精度：10mV,充电电流精度：5mA

■ 支持CV/CC模式

■ 支持线损补偿

功能参数详情

快充协议

——

■ PD3.1/AVS、PD3.0/PPS、PD2.0

■ QC3.0、QC2.0

■ AFC、FCP、SCP

■ APPLE2.4A

■ BC1.2DCP

高度集成

——

■ 内置环路补偿电路

■ 内置16-bit高精度ADC

■ 内置USB Type-C接口

■ 集成反馈光耦驱动电路

■ 集成数码管电量显示和快充显示

安全保护机制

——

■ 管脚耐压：48V

■ 支持软起动功能

■ 支持过压、欠压、过流、过温、短路保护

封装形式

——

■ QFN-48（7.0×7.0mm，0.5mm pitch）
