倍思450W数字户外电源拆解

一起来看看内部的做工和用料情况。

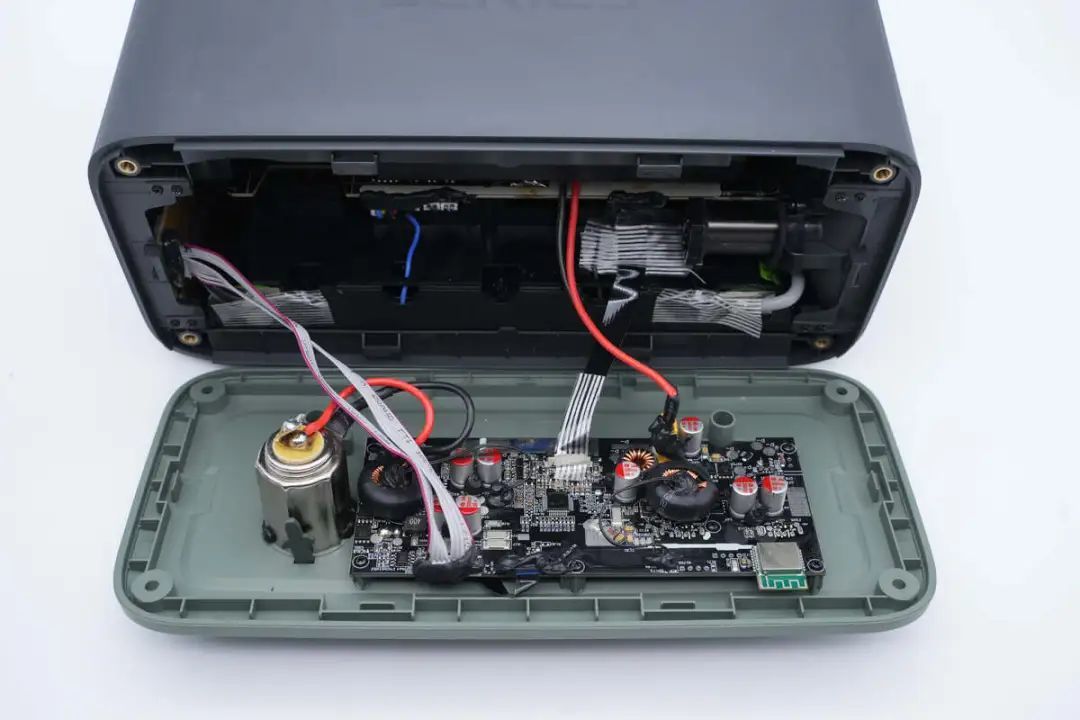

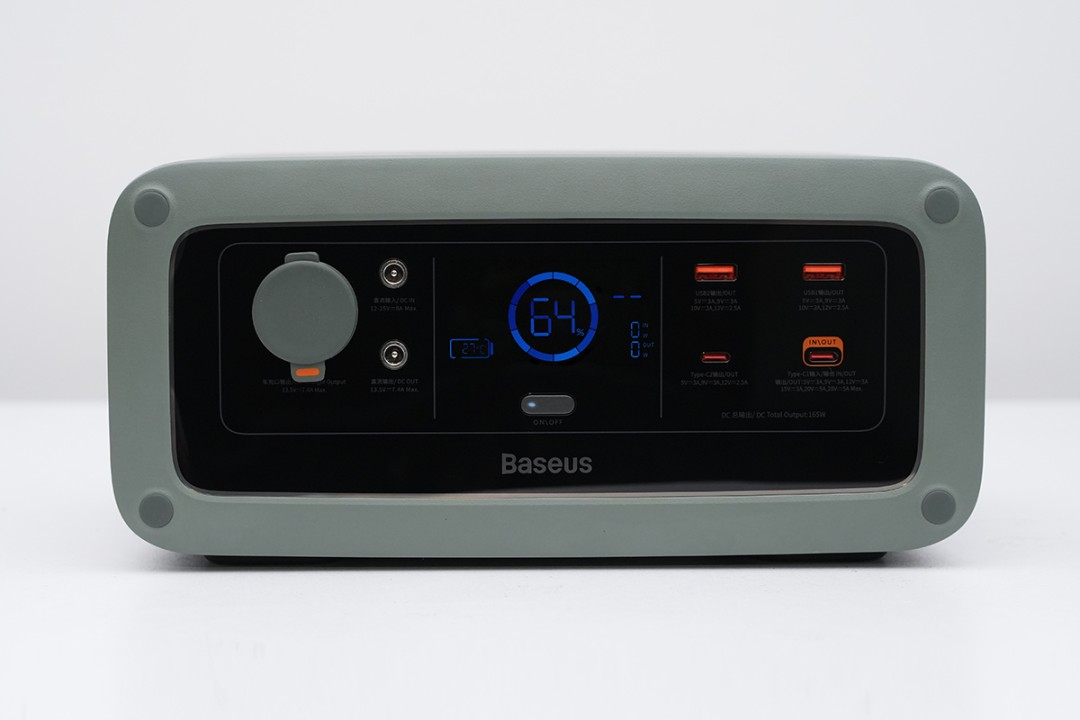

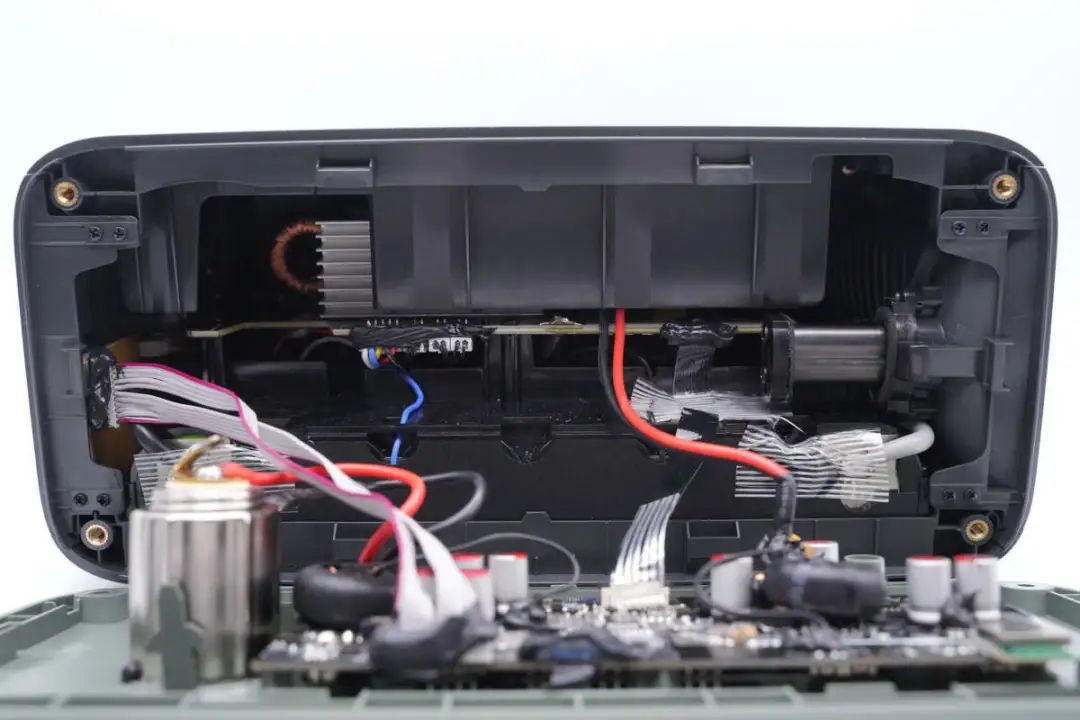

首先拆下电源侧面四角的装饰盖，拧下固定螺丝，拆下侧面快充面板。

快充面板通过导线连接供电。

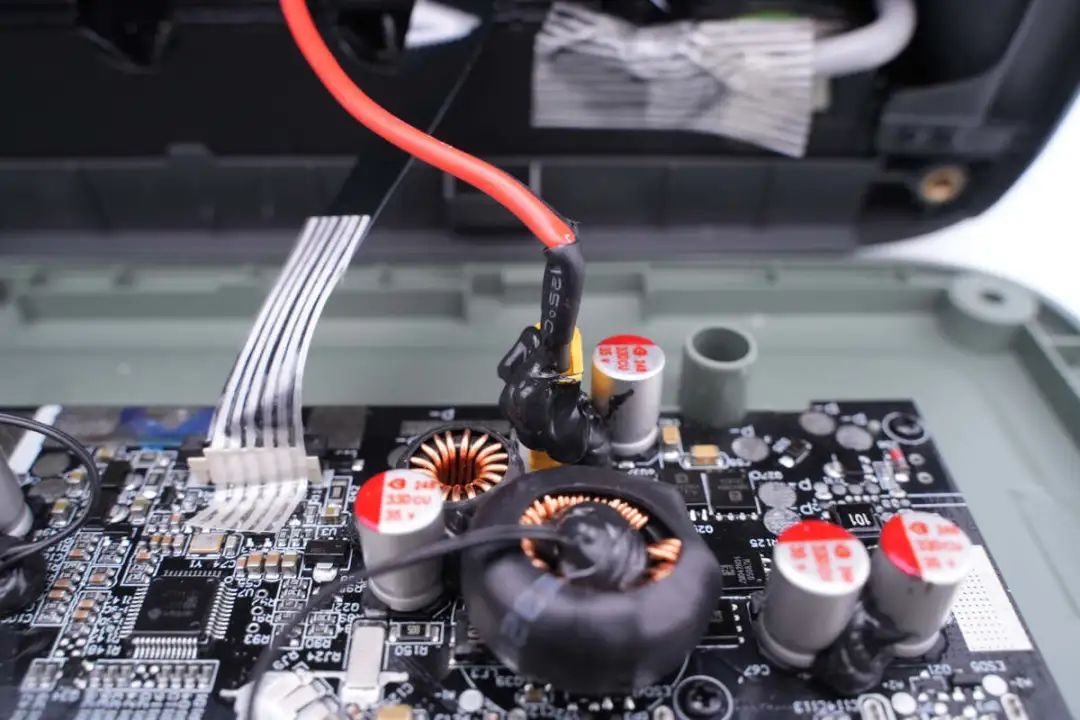

电池组输出通过导线和连接器连接到快充面板。

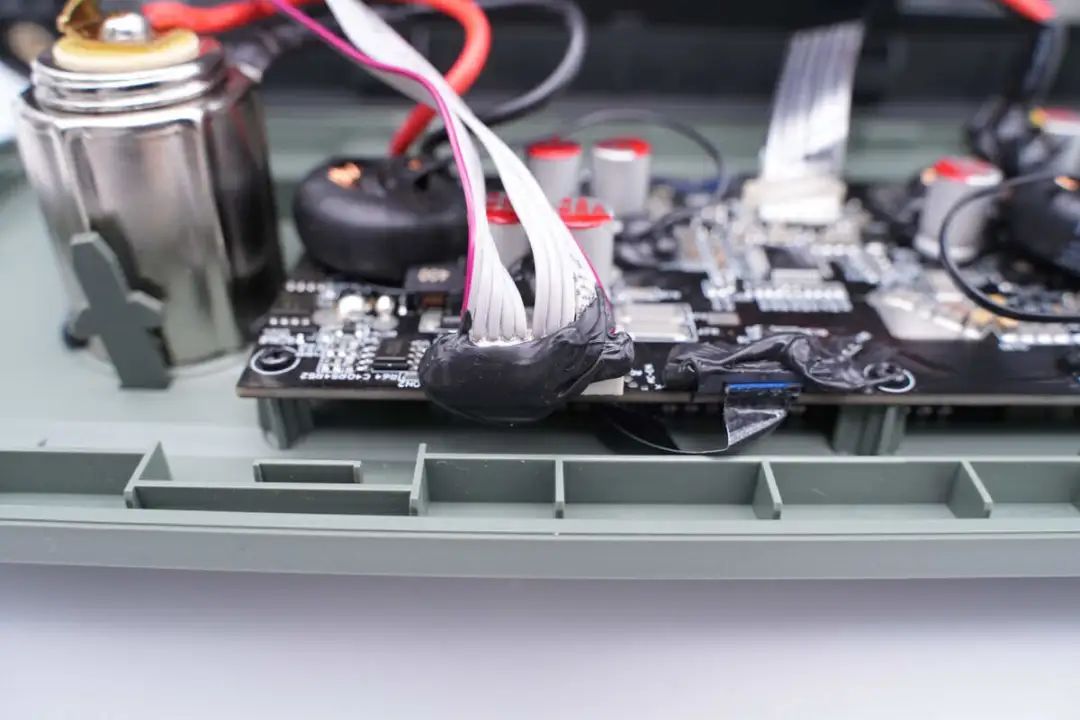

排线通过胶水固定，连接到侧面灯板。

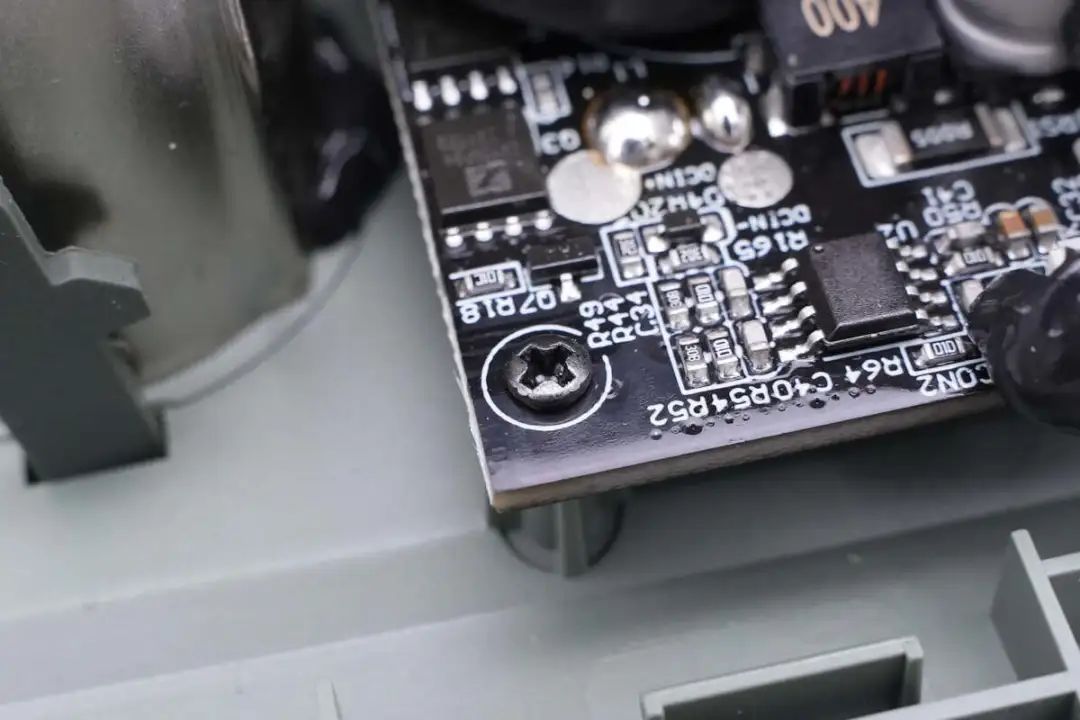

PCBA模块通过螺丝固定在侧面面板上。

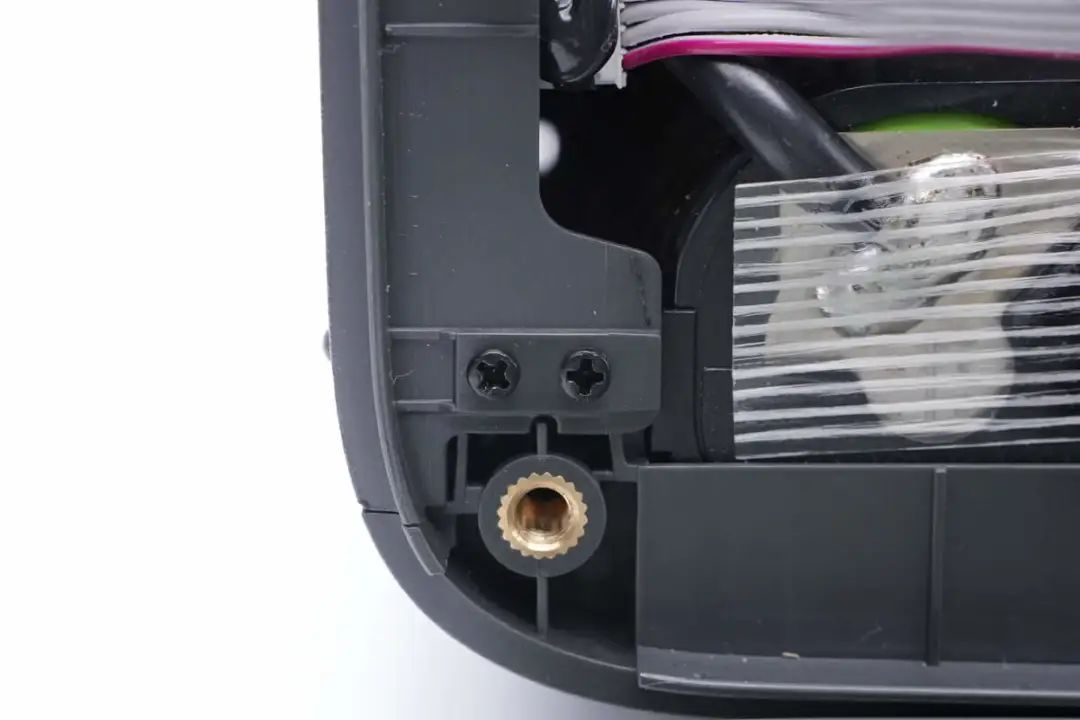

壳体之间通过螺丝固定。

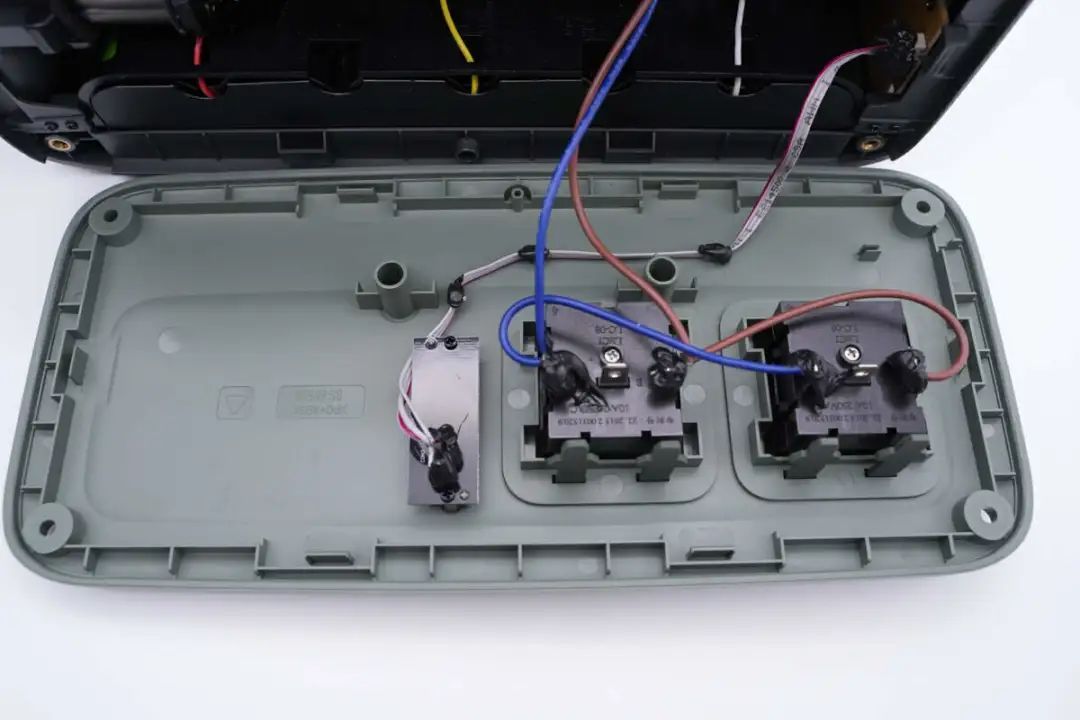

接下来拆解另一侧的面板，导线通过胶水固定。交流输出导线焊接连接到插座模块，焊点涂胶固定绝缘。

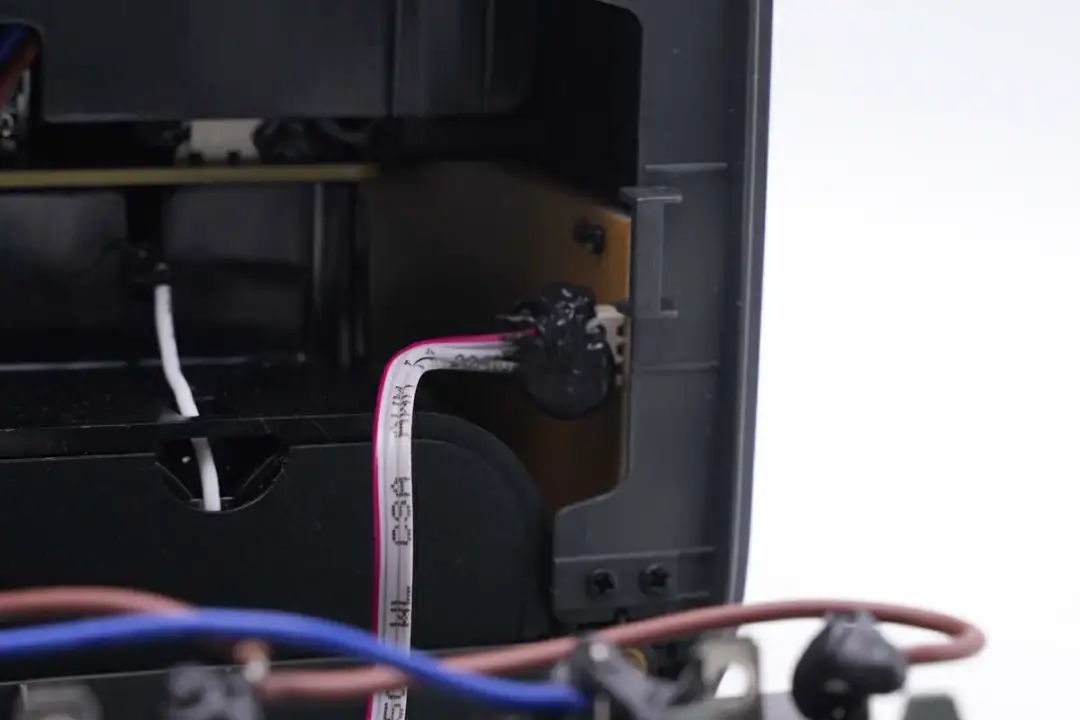

开关排线连接到侧面灯板，通过灯板连接到侧面快充面板。

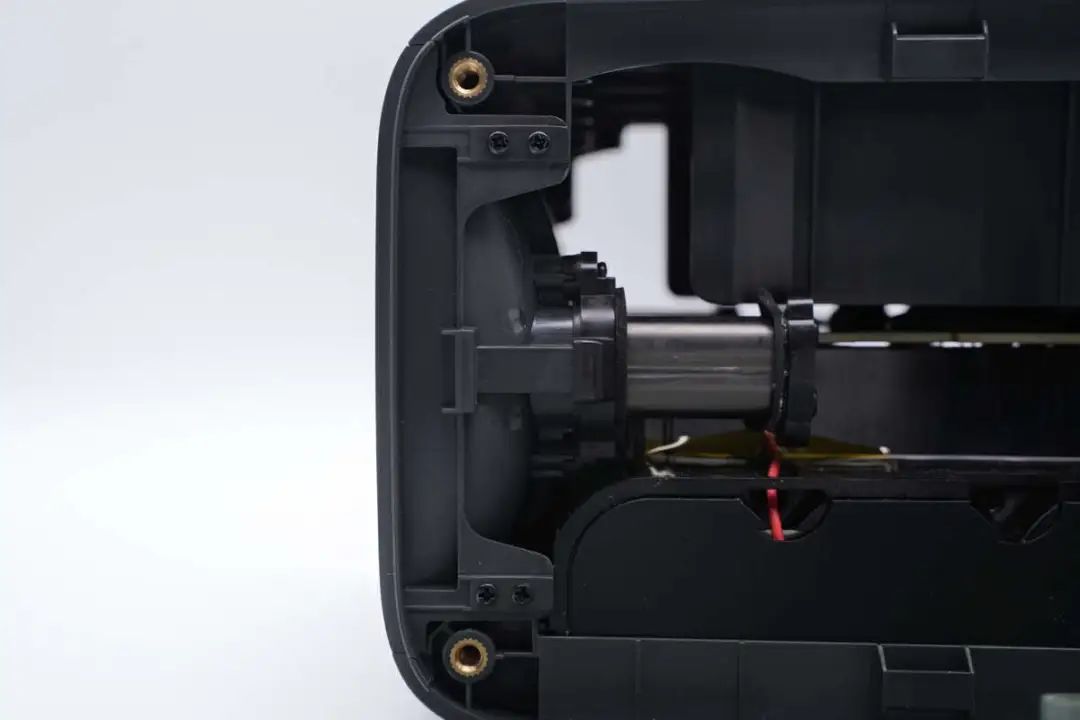

上下外壳通过两侧的盖板固定在一起。

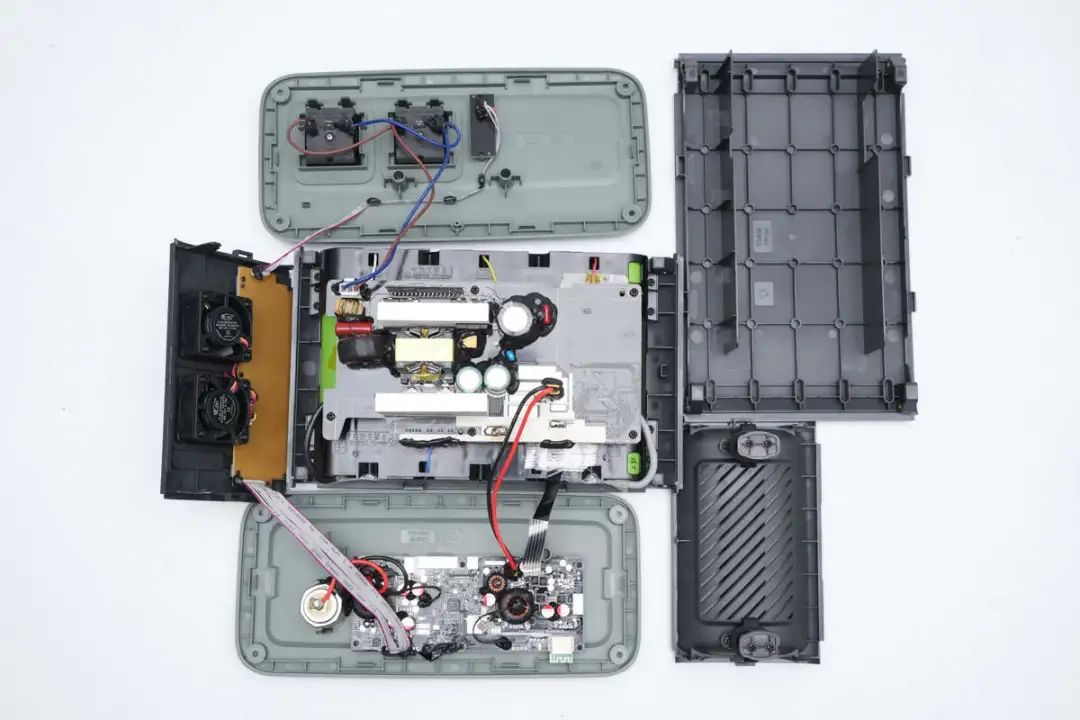

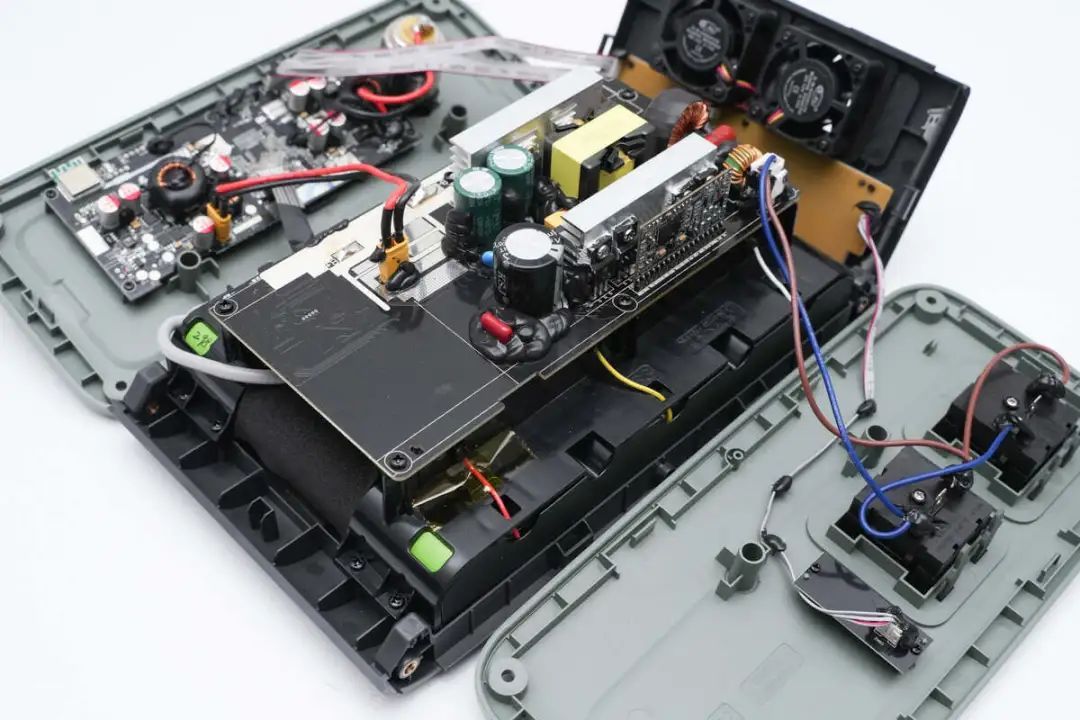

户外电源内部拆解一览，其中侧面灯板上方为散热风扇，配合顶盖组成风道结构，为逆变模块散热。电池组在逆变模块下方。逆变模块输出直接连接到侧面盖板的输出插座上。

逆变器输出通过导线直接连接到外壳的插座模块上。

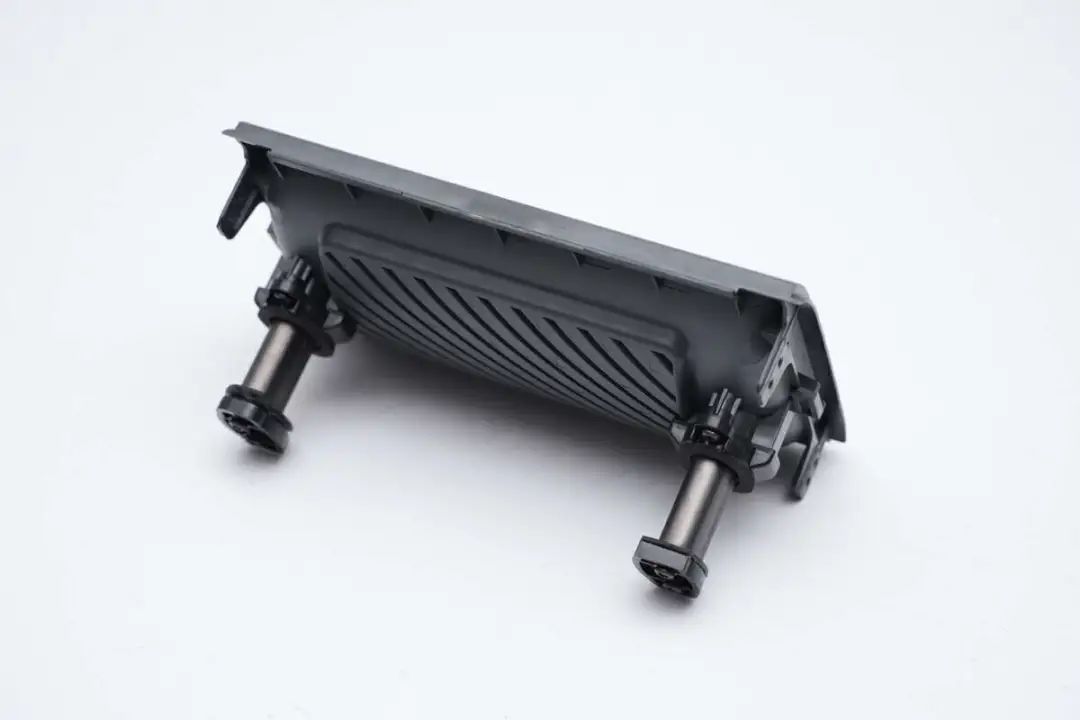

折叠提手结构一览，开有凹槽用于通风。

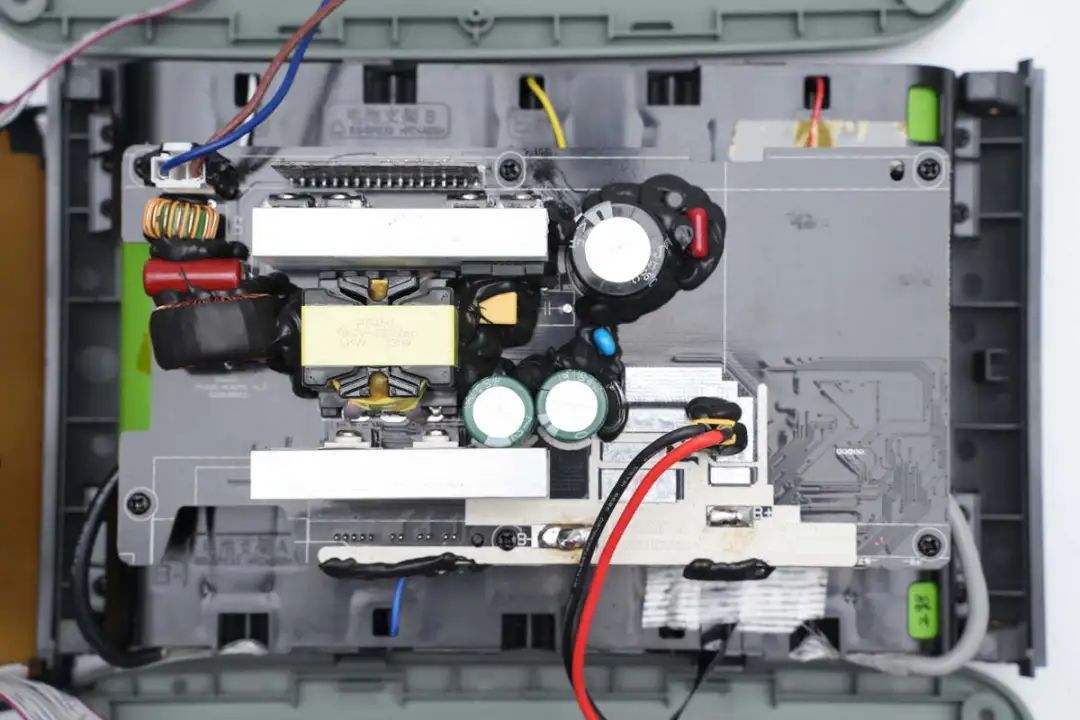

逆变模块固定在电池组上方，电池组输出直接焊接到逆变模块电路板上，逆变模块通过螺丝固定到电池组支架上，电池组支架通过螺丝固定到壳体底部。

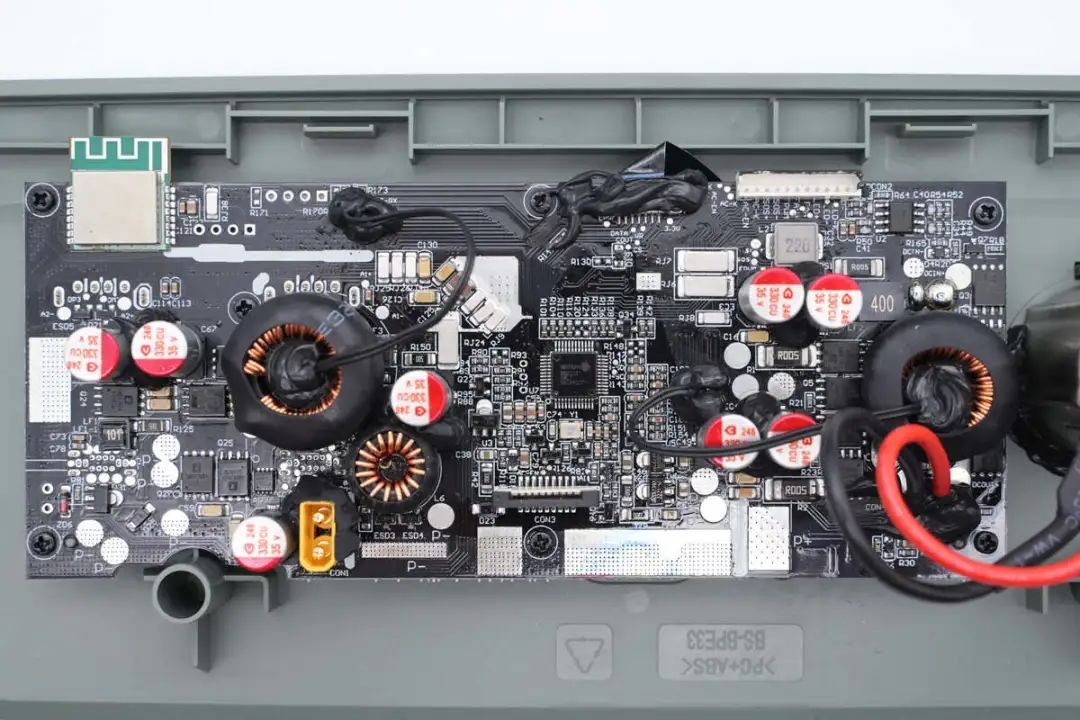

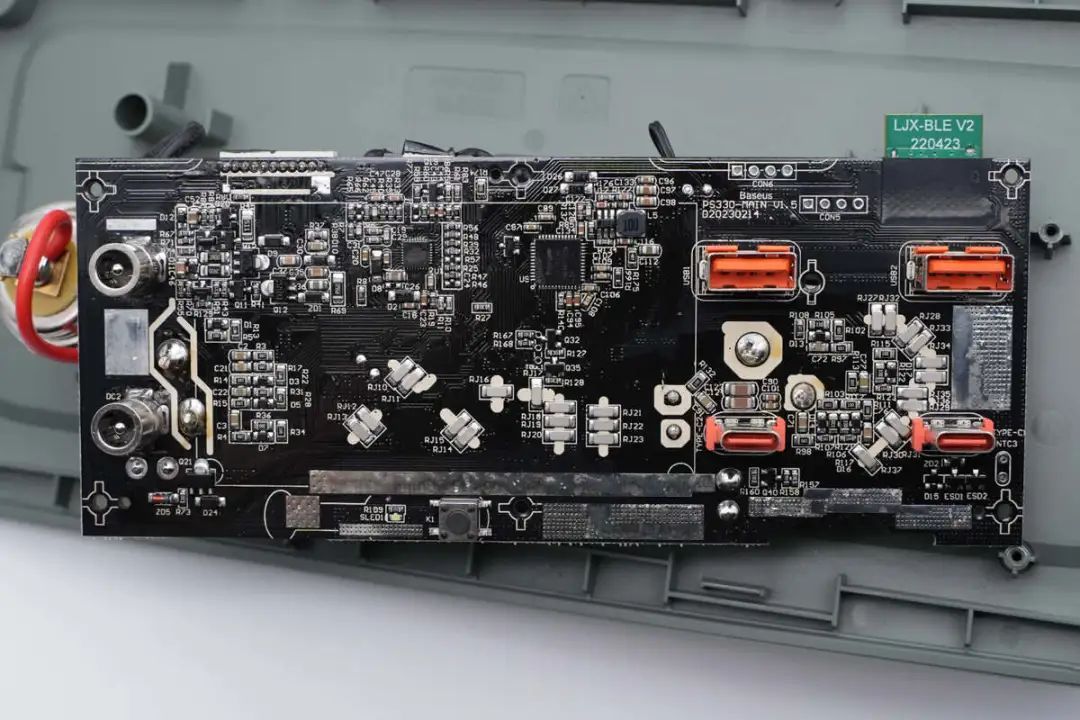

直流快充面板一览，背面焊接两颗升降压电感和一颗降压电感，固态电容，主控MCU和无线通信模块等元件。

正面焊接一颗PD3.1双向SOC电源芯片和一颗双向同步升降压控制器。

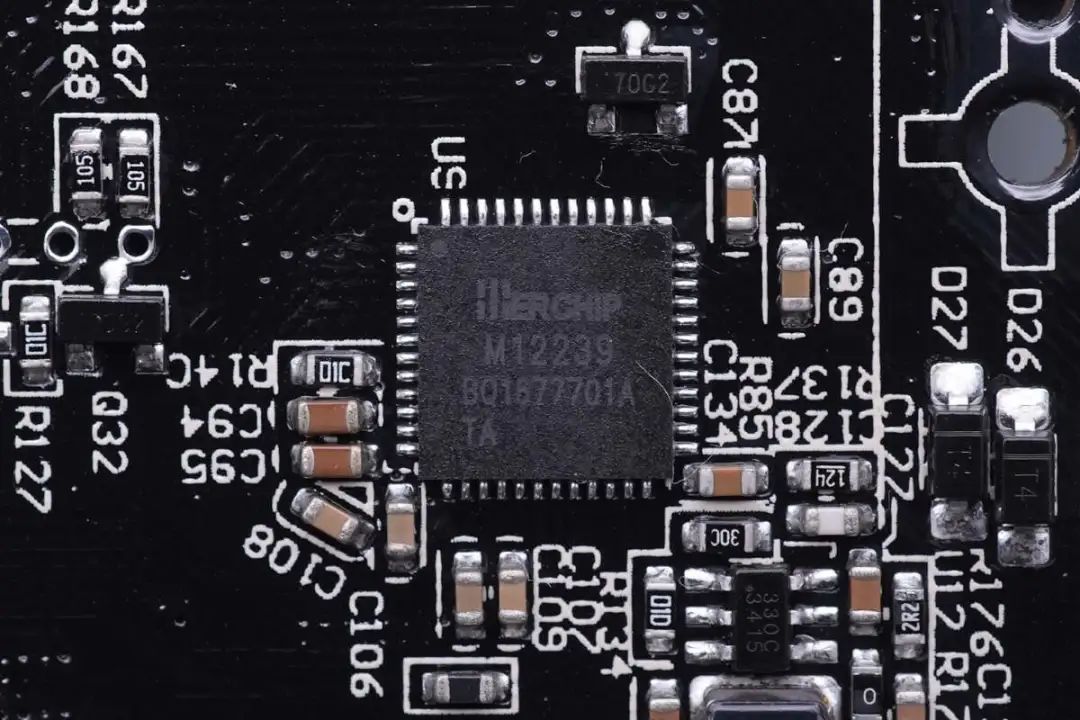

倍思这款户外电源中，用于双向PD3.1快充的控制器来自水芯电子，型号M12239，是一款面向双路独立的多串电芯大功率移动电源应用的专用 SOC芯片，内部集成了同步升降压变换器、电池充放电管理模块、显示模块、电量计算模块，提供最大 140W 输入/输出功率，支持 PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP 等主流快充协议。

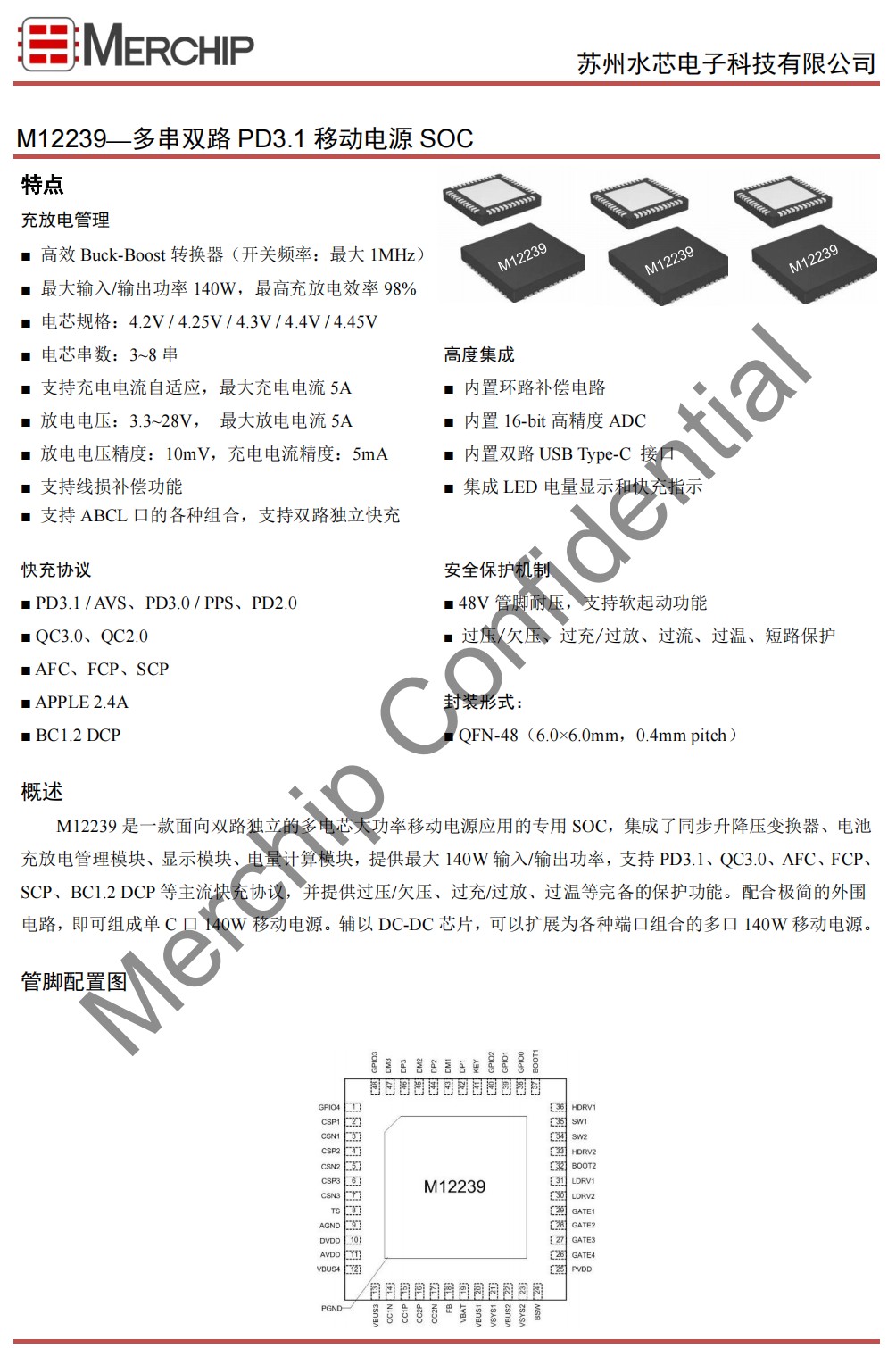

M12239内部集成微处理器，同步升降压控制器，快充协议控制器，电池充放电管理模块，LED显示驱动模块，电量计量模块，安全保护模块等功能单元，搭配使用少量的外围元件，即可实现USB-C口 140W双向移动电源设计。芯片内部支持多个接口快充，通过搭配一颗DC-DC芯片，即可扩展为双路独立的多口140W移动电源。

M12239支持3-8串电池组应用，满足3.3-28V宽电压输出，芯片具备五灯LED电量显示和188 LED数码管显示，可用于显示电池电量和快充状态。

M12239提供过压/欠压、过充/过放、过温等完备的保护功能，采用QFN6*6-48封装，满足PD3.1快充移动电源使用，同时也满足移动户外电源等大容量储能应用。

充电头网拆解总结

倍思 优塔ioTa随行电户外移动电源内置288Wh汽车级磷酸铁锂电池，内置的逆变器具备450W输出功率，峰值输出功率为900W。户外电源支持太阳能板充电，USB-C充电和DC输入充电，其中USB-C接口支持140W双向快充，充电时间为3.6小时。

其搭载的Baseus BDIP数字智能电源技术，搭配液晶屏幕和手机APP时刻掌控工作状态。搭载的Baseus BPS2.0智能充电技术，能够匹配不同设备功率使用，支持对笔记本电脑平板电脑，手机等设备充电。

充电头网通过拆解了解到，产品内部采用模块化设计，电池组，逆变器和直流快充面板均为独立模块设计，电池保护电路和逆变器设计在一张PCB上。内部电池组采用六串磷酸铁锂电池串联，设有电池保护芯片进行保护。

直流快充面板采用水芯电子M12239 PD3.1专用升降压SOC芯片，支持双向140W快充，使得USB-C1口既支持140W充电输入，也支持140W放电输出。得益于水芯电子M12239的使用，即便在户外，也能给苹果MacBook Pro快速回血满电，同时自充电也很快，大大提升用户使用体验。

这款产品采用轻量化设计，侧面设有提手，重量仅3.7千克。内置两个风扇用于为逆变器散热，及时带走热量，降低温升。内部PCB整体均涂有三防漆保护，LCD屏幕可显示用电情况，设计和用料可靠。
